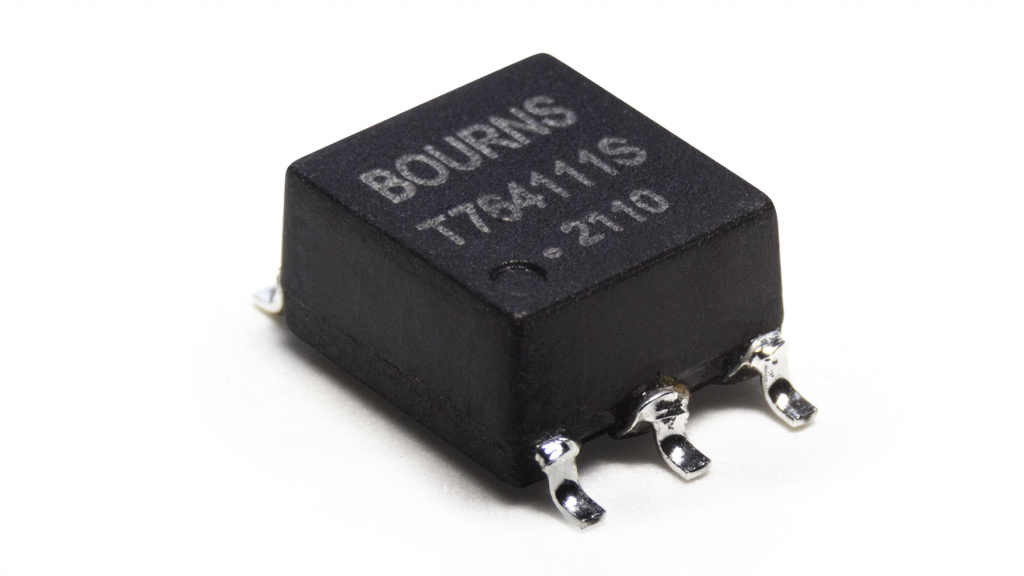

Компания Bourns приступила к выпуску малогабаритных низкопрофильных трансформаторов серии PAD00x-T764 для Push-Pull источников питания
Компания Bourns приступила к выпуску новой серии малогабаритных низкопрофильных трансформаторов PAD00x-T764.
Трансформаторы данной серии идеально подходят для создания гальванически развязанных источников питания для таких интерфейсов, как RS-232, RS-485, RS-422, CAN, SPI, I2C и т.д.
Предназначенные для использования в источниках питания с топологией Push-Pull, трансформаторы серии PAD00x-T764 прекрасно работают в связке с многими популярными контроллерами, в частности SN6501 и SN6505 компании TI, MAX253 и MAX845 компании Maxim, ADM2485 компании Analog Devices, а также любыми другими подобными контроллерами.
Трансформаторы данной серии предназначены для работы в цепях с напряжением 400 В (rms), выдерживают воздействие 3100 В (AC) в течение 2 с и соответствуют стандарту IEC 62368.
Основные характеристики
| Наименование | Индуктивность первичной обмотки (выводы 1–3) [мкГн] | Коэффициент трансформации 1–3 : 6–4 | Максимальное значение В/мкс, первичная обмотка (выводы 1–3) | Сопротивление первичной обмотки (выводы 1–3) [мОм] | Сопротивление вторичной обмотки (выводы 6–4) [мОм] | Напряжение изоляции (выводы 1–3 : 6–4) [В (rms)] |
| PAD001-T764117S | 475 | 1:1,7 | 11 | 650 | 900 | 3100 |
| PAD001-T764120S | 475 | 1:2 | 11 | 650 | 1000 | 3100 |
| PAD002-T764111S | 475 | 1:1,1 | 11 | 650 | 700 | 3100 |
| PAD002-T764113S | 475 | 1:1,3 | 11 | 650 | 800 | 3100 |
