Компания TDK-Lambda анонсировала расширение линейки высоконадёжных DC/DC-преобразователей серии PH-A с высоковольтным входом. Новая модель номинальной мощностью 600 Вт в компактном корпусе 1/2 Brick

22 Мая 2020

Серия PH-A теперь включает в себя модули с выходной мощностью 50, 75, 100, 300 и 600 Вт. Модель мощностью 600 Вт уже доступна у нас для заказа.

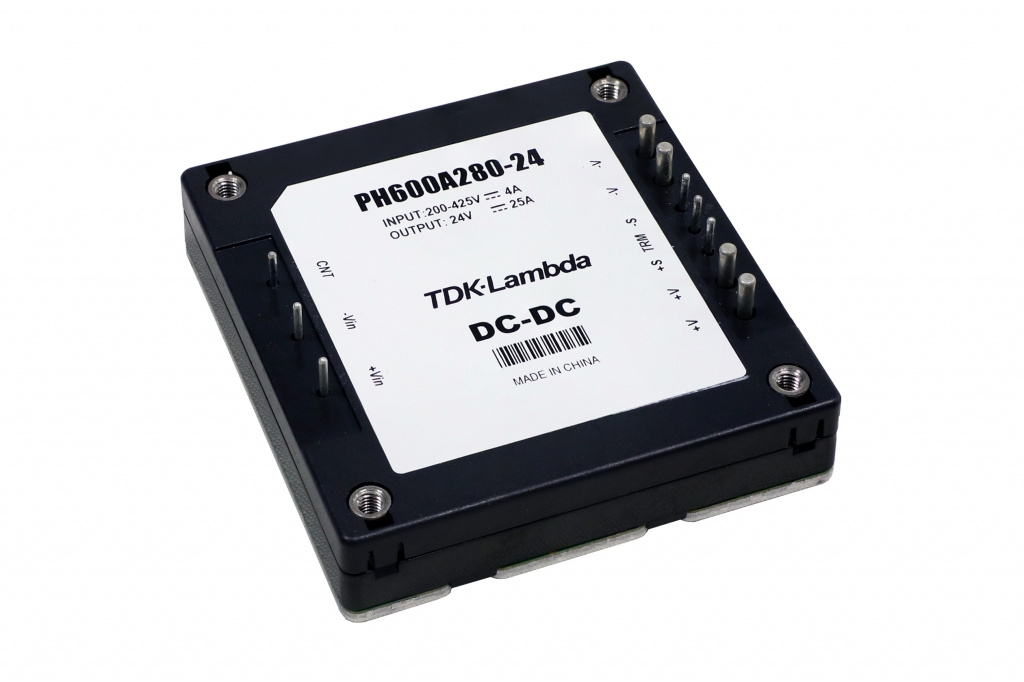

PH600A280 спроектирован с оригинальной конфигурацией трансформатора TDK (подана заявка на патент), оптимизирована схемотехника, благодаря чему был достигнут размер корпуса ½ Brick, самый компактный в своём классе (на 50% меньше, чем у текущей продукции TDK-Lambda). Также на 2% улучшена эффективность преобразования, что будет способствовать миниатюризации и энергосбережению в устройствах заказчика.

Как и модели до 300 Вт, новый 600-Вт модуль сертифицирован на соответствие стандартам безопасности EN62477-1 (категория перенапряжения III). Использование PH600A280 позволит отказаться от изолирующего трансформатора. Это поможет производителям уменьшить вес и габариты, а также снизить стоимость конечного изделия.

Основные области применения

Системы управления роботами, телекоммуникационное оборудование, оборудование для производства полупроводниковых компонентов и т.д.

Особенности и преимущества

  • Сверхмалый размер: самый компактный в своём классе, корпус размером ½ Brick с мощностью 600 Вт (на 50% меньше по сравнению с существующей продукцией)
  • Высокая эффективность: 93% (при входном напряжении 280 В (DC))
  • Теплоотводящее основание
  • Сертификаты стандартов безопасности: UL / CSA / EN62368-1, EN62477-1 OVC III (категория перенапряжения III)
  • Широкий диапазон рабочих температур: от –40 до +100°С (температура базовой пластины)

Технические характеристики PH600A280

Параметр Значение
Диапазон входного напряжения (DC) 200…425 В
Номинальное выходное напряжение (DC) 24 В (подстройка 14.4…28.8 В)
Макс. выходная мощность 600 Вт
(снижение мощности после 85°C на подложке на 20%)
Сигналы TRM (подстройка резистором), Remote Sense (выносная обратная связь),
Вкл./Выкл. (вывод CNT)
Набор защит OVP (от перенапряжения), OTP (от перегрева), Current Limit (ограничение по току)
КПД 93% (вх. 280 В, нагрузка 100%)
Параллельное включение Возможно до 2 модулей в режиме Droop Mode
(защитные диоды встроены, см. руководство пользователя)
Диапазон рабочих температур –40...+100°C (на подложке),
–40...+85°C (окруж. среда)
Охлаждение Кондуктивное, отвод через корпус/радиатор HAH-10T, HAH-15L (доступен для заказа)
Выдерживаемое напряжение Вход-земля: 2500 В (AC), вход-выход: 3 кВ (AC, 1 мин), выход-земля: 500 В (AC, в течение 1 мин)
Вес, габариты (Д х В х Ш) 100 г, 61.0 x 12.7 x 57.9 мм
Гарантия 5 лет
Дополнительно Опция c безрезьбовой втулкой крепления — /T

Полная спецификация
