Надёжные термостойкие (до +125°C) силовые низкопрофильные разъёмы серии HVH-280

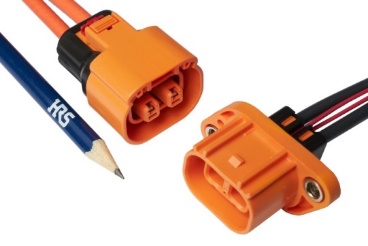

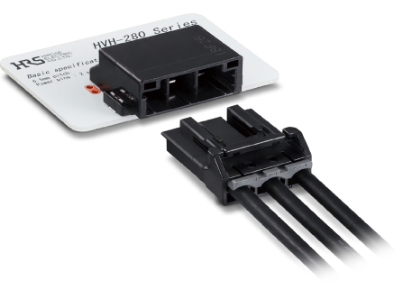

Водонепроницаемые Негерметичные


Компания HIROSE Electric Co. Ltd, ведущий мировой производитель соединителей, представила силовые разъёмы серии HVH-280, предназначенные для использования в автомобильной промышленности.

Это низкопрофильные разъёмы, конструкция розетки которых обеспечивает 3-точечный контакт под высоким давлением, что позволяет работать с токами до 30 А. Имеется два варианта разъёмов — водонепроницаемые и негерметичные.

Разъёмы изготавливаются из термостойких материалов, благодаря чему они могут эксплуатироваться в условиях повышенных температур. Водонепроницаемые соединители выдерживают температуры до +120°C, негерметичные — до +125°C. Благодаря высокой термостойкости разъёмы соответствуют жёстким требованиям стандартов автомобильной промышленности.

Наряду с высокой термостойкостью конструкция соединителей серии HVH-280 гарантирует надёжную установку контактов и хорошую устойчивость к вибрации. Негерметичные обжимные контакты надёжно удерживаются, даже если разъём вставлен только частично. Двойной замок предотвращает ослабление контактов при натяжении кабеля, что снижает воздействие вибрации и обеспечивает надёжное стабильное соединение. В корпусе водонепроницаемых соединителей предусмотрена специальная, исключающая смещения ребристая структура, увеличивающая их устойчивость к вибрации.

Основные характеристики

• Количество контактов:
      o Водонепроницаемые: 3
      o Негерметичные: 2 силовых или 2 сигнальных
• Шаг:
      o Водонепроницаемые: 9.5 мм
      o Негерметичные: 6.5 мм
• Номинальный ток: 30 А
• Номинальное напряжение: 600 В (AC/DC)
• Размер провода: 12…14 AWG
• Диапазон рабочих температур: –40…+125°C (для водонепроницаемых —+120°C)
• Ресурс: 30 циклов сочленения/расчленения
• Защита от прикосновения: согласно стандарту JIS S 0920 (только водонепроницаемые модели)

Соединители могут использоваться в преобразователях, инверторах, нагревателях с положительным температурным коэффициентом, встроенных зарядных устройствах, распределительных платах, контроллерах управления роботами.
