Надёжные, устойчивые к нагреву до +125°C разъёмы «провод—плата» серии ZE05 с шагом 2 мм

Компания HIROSE Electric Co. Ltd, ведущий мировой производитель соединителей, представила разъёмы типа «провод—плата» серии ZE05 для использования в автомобильной электронике.

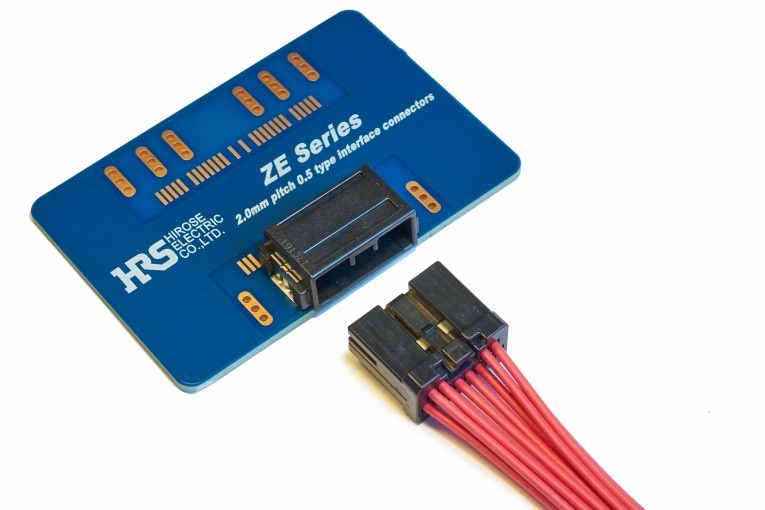

ZE05 — это миниатюрные, низкопрофильные, надёжные разъёмы с шагом 2 мм, что позволяет существенно сэкономить пространство на плате за счёт уменьшения площади, требуемой для их монтажа.

Эти соединители имеют полярные корпуса, что гарантирует корректное сочленение с ответной частью. Кроме того, в них используется покрытие оловом, и они способны выдерживать воздействие температур до +125°C. Благодаря такой устойчивости к нагреву соединители данной серии соответствуют строгим требованиям автомобильных стандартов.

Имеются прямые и угловые модели розеток, что облегчает конструктивное проектирование печатных плат. Контакты в розетках обоих типов предназначены для поверхностного монтажа. Чтобы гарантировать высоконадёжную установку розеток на плату, они снабжены металлическими фитингами, которые сконструированы либо под пайку в отверстие, либо под поверхностный монтаж. В вилках используются обжимные контакты под провода размером AWG20…AWG22.

Дополнительно в корпусах разъёмов серии ZE05 предусмотрены встроенные рёбра, которые уменьшают зазор между сочленёнными частями, повышая виброустойчивость и гарантируя надёжное соединение. Кроме того, имеются фиксаторы, с помощью которых можно обеспечить большее усилие удержания.

Возможные области применения: системы управления аккумуляторной батареей, контрольные датчики, оборудование моторного отсека, большегрузные автомобили, электронные блоки управления, бортовые зарядные устройства, инверторы, устройства для роботизации и различные коммуникационные системы для автомобильных электронных блоков управления.

Основные характеристики:

• Число контактов: 2, 4 (однорядные)
• Число контактов: 8, 12, 16, 20, 24 (двухрядные)
• Шаг: 2 мм
• Номинальный ток: 5 А (для одного контакта) / 2 А (для всех контактов)
• Номинальное напряжение: 250 В (AC)
• Диапазон рабочих температур: от –40 до +125°C
• Размер провода: AWG20…AWG22
• Ресурс: 30 циклов сочленения/расчленения
• Соответствуют требованиям автомобильных стандартов

Техническая поддержка: hirose@symmetron.ru
