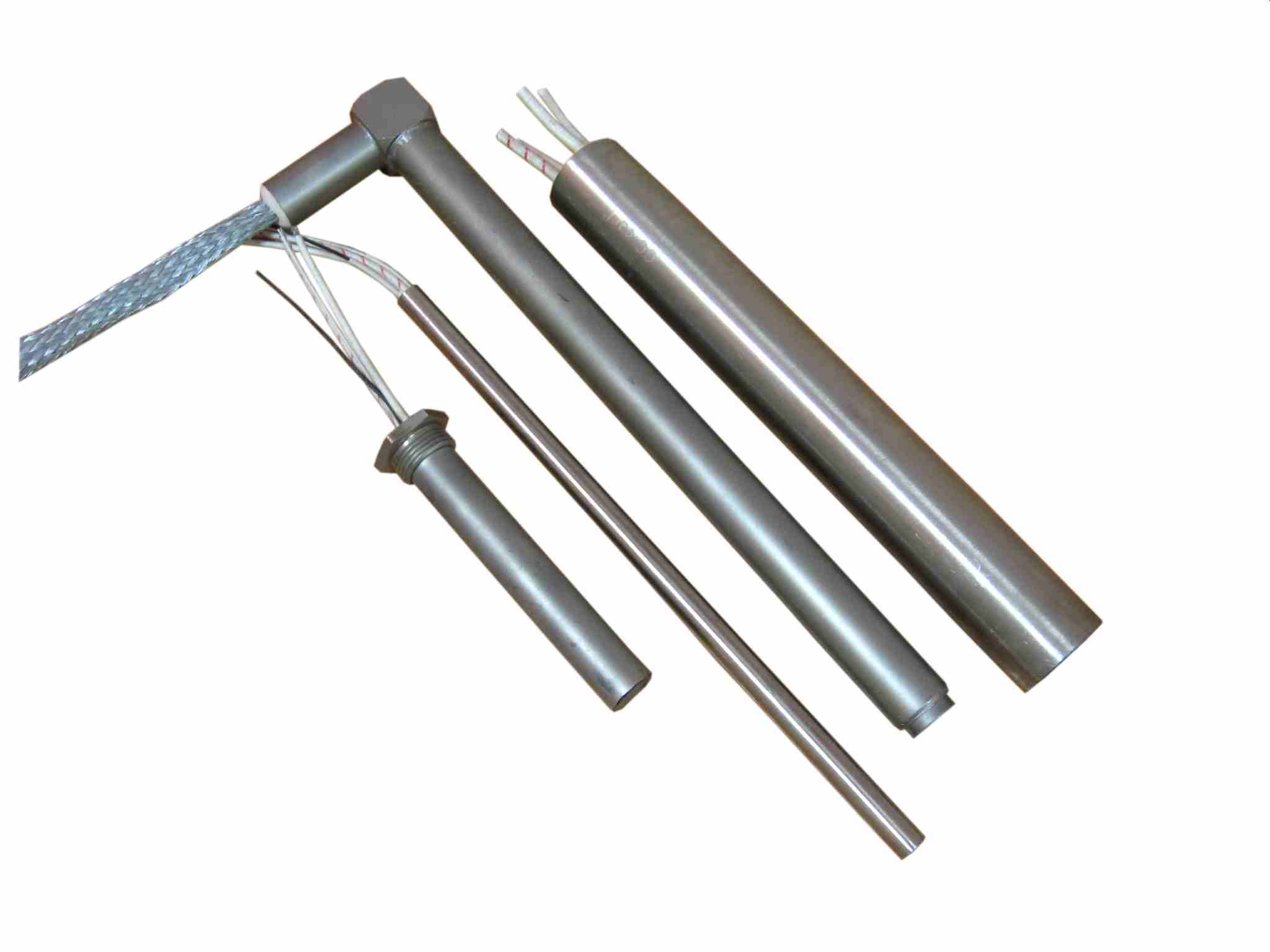

Патронные промышленные нагреватели: интенсивный и точный нагрев

Патронные промышленные нагреватели, также известные как пальчиковые ТЭНы, — один из наиболее востребованных типов нагревателей. Их основное назначение — это локальный нагрев металлических частей оборудования, а также нагрев жидкостей и газов.

Назначение и ключевые особенности

Основная задача, которую решают патронные нагреватели, — это обеспечение интенсивного и точного нагрева в ограниченном пространстве. Цилиндрическая форма позволяет плотно устанавливать их в соответствующие отверстия пресс-форм, матриц, головок экструдеров и другого оборудования. Это конструктивное решение обеспечивает эффективную передачу тепла контактным способом.

Отличительной чертой патронных нагревателей является высокая удельная поверхностная мощность. В стандартном исполнении этот показатель может достигать 35 Вт/см², а в специальных версиях, предназначенных для запрессовки, — до 62 Вт/см². Это позволяет генерировать значительный тепловой поток с относительно небольшой площади поверхности, что критически важно для быстрого выхода оборудования на рабочий режим.

Области применения

В первую очередь, это оборудование для переработки пластмасс: термопластавтоматы и экструдеры, где нагрев цилиндра и сопла является ключевым процессом. Они незаменимы в литейном производстве для нагрева пресс-форм и кокилей, а также в упаковочном оборудовании для работы термосварочных и запаечных узлов. Кроме того, они используются в дистилляционных установках, промышленных ваннах и даже в медицинском и лабораторном оборудовании для точного поддержания температуры.

Конструкция и материалы

Нагревательный элемент выполняется из проволоки высокорезистивного сплава, которая помещается в керамическую сердцевину. Вся эта конструкция заключена в прочный металлический корпус, чаще всего из нержавеющей стали, который защищает от коррозии и обеспечивает хорошую теплопроводность. Пространство между нагревательным элементом и корпусом заполняется изоляционным порошковым материалом, который уплотняется для улучшения диэлектрических свойств и теплоотдачи.

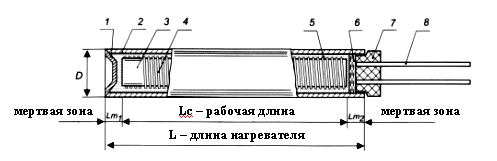

1. Донышко.

2. Металлический корпус.

3. Керамическая сердцевина.

4. Нагревательный элемент.

5. Изоляционный порошковый материал.

6. Масса для уплотнения.

7. Контактный выход.

Типоразмеры и заказное производство

Одним из главных преимуществ является возможность изготовления нагревателей под конкретные задачи заказчика. Диапазон типоразмеров весьма широк:

• Диаметр: от 6 до 50 мм.
• Длина: от 20 до 1000 мм (в стандартном исполнении) и до 2300 мм в специальном.
• Напряжение питания: от 12 до 480 В.
• Рабочая температура: до 500°C (стандартное) и до 850°C (специальное исполнение).

Кроме того, доступны различные варианты выводов, включая гибкие многожильные провода с различными типами изоляции для работы при высоких температурах, а также выводы с металлической оплёткой или в защитном гофрированном шланге. Для удобства монтажа в сложных узлах могут быть изготовлены нагреватели с фланцами, резьбовыми держателями или угловыми отводами. Подробнее типы выводов можно посмотреть тут (https://www.symmetron.ru/brands/h3/series/patronnye-nagrevateli-teny/).

Патронные промышленные нагреватели — это эффективное и гибкое решение для задач локального нагрева, способное обеспечить высокую производительность и надёжность промышленного оборудования.

Техподдержка и заказ нестандартных нагревателей: thermo@symmetron.ru
