Плавающие разъёмы Greenconn серии GD01: точное соединение, высокая скорость передачи данных

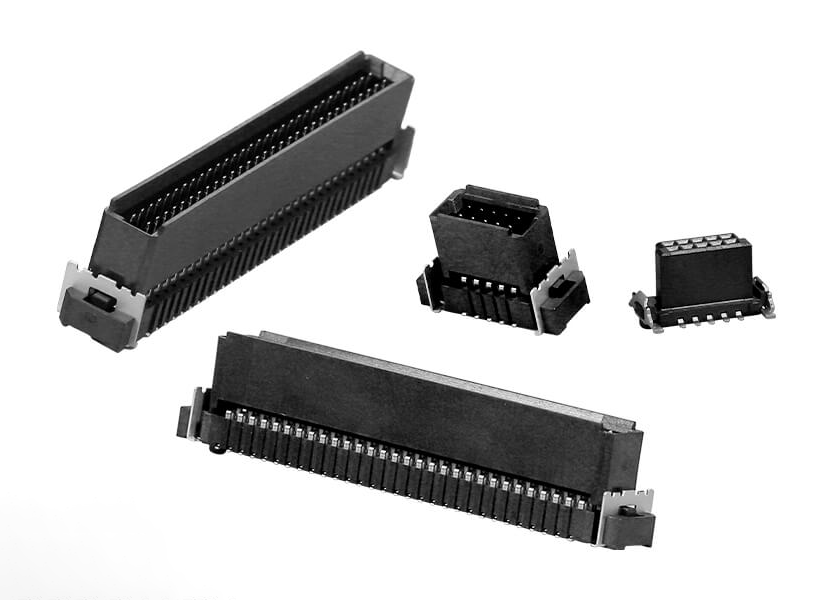

Высокоскоростные плавающие разъёмы Greenconn серии GD01 обеспечивают исключительную стабильность и надёжность, отвечающие требованиям современного динамичного развития технологий. Эта серия, будучи усовершенствованным обновлением высокоскоростной линейки Greenconn, отличается новой плавающей конструкцией штекерной части разъёма, которая отлично подходит к имеющимся гнездовым разъёмам. Уникальная конструкция обеспечивает большую гибкость при выборе продукции, помогая пользователям эффективно адаптироваться к разнообразным, постоянно меняющимся требованиям приложений.
Таблица выбора плавающих разъёмов Greenconn серии GD01
|
Cерия |
Шаг контактов |
Установочная высота |
Допустимое смещение |
Подвижная часть |
Неподвижная часть |
Количество выводов |
|
GD01 |
1,27 мм |
10,93 мм |
X: 0.5 мм Y: 0.5 мм |

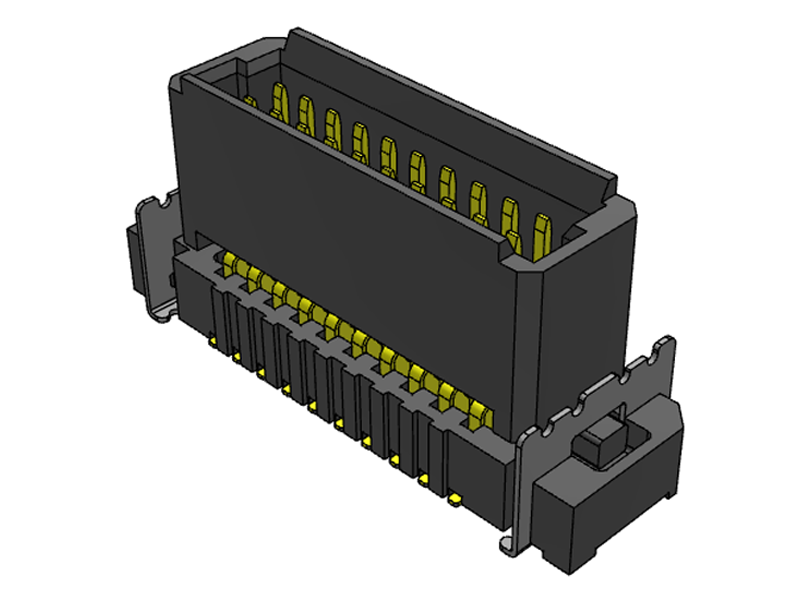

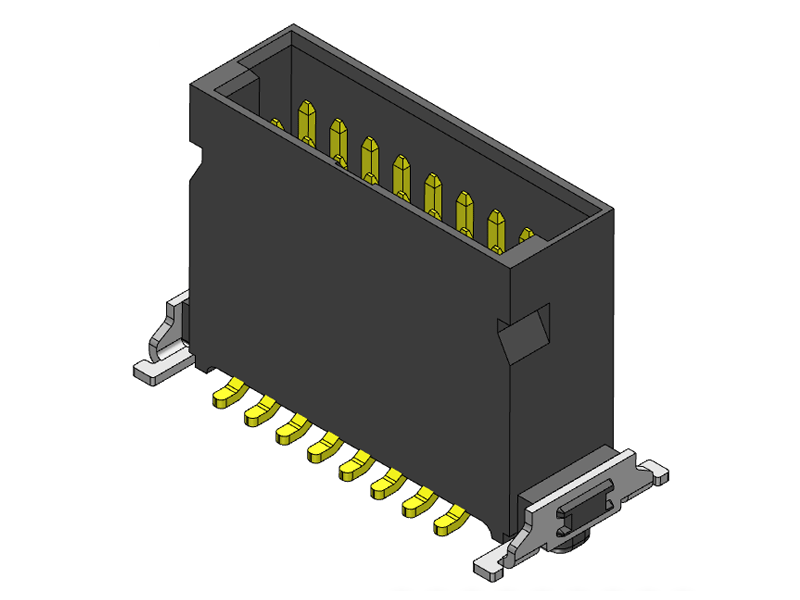

GGEC201-B001 |

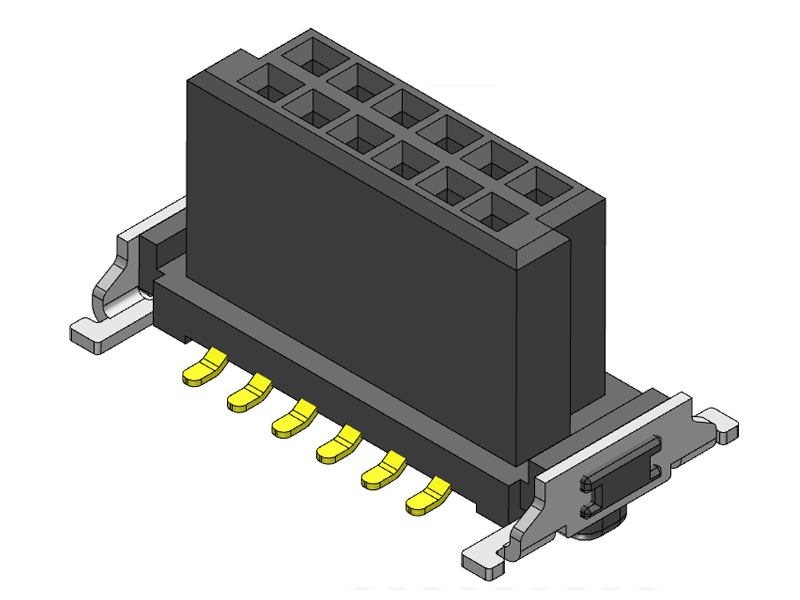

CBEC225-B001 |
2*5/6/8/10/13/ 16/20/25/34/40 |
|
13,73 мм |

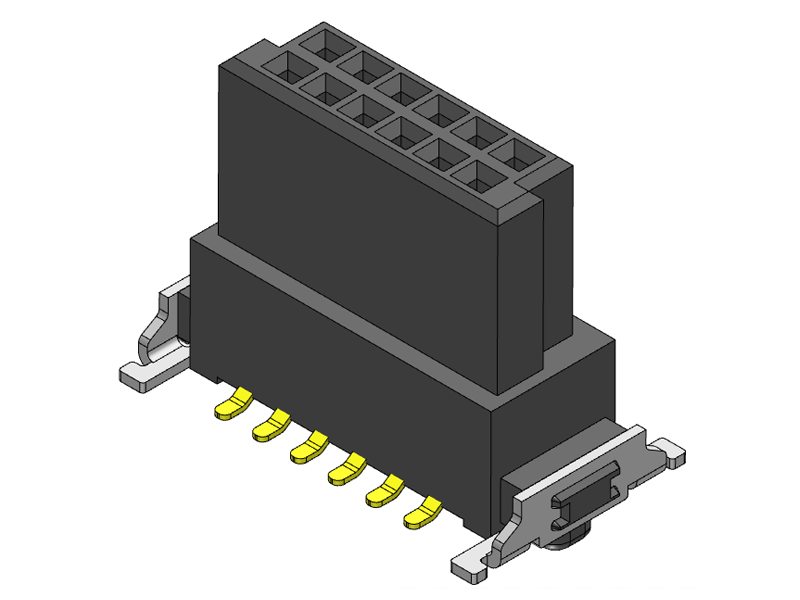

CBEC223-B001 |
2*6/8/10/13/ 16/20/25/34/40 |
||||
|
18,38 мм |

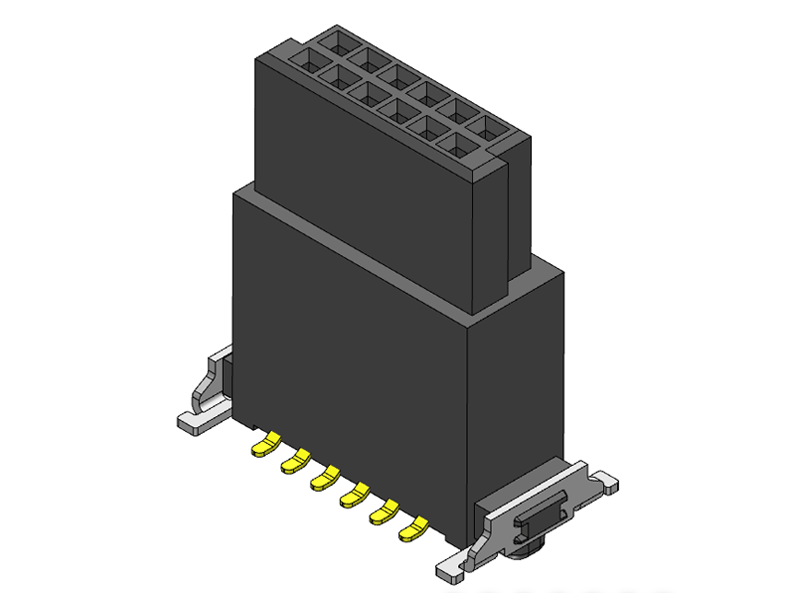

CBEC224-B001 |
2*6/8/10/13/ 16/20/25/34/40 |
||||
|
19,08 мм |
CBEC227-B002 |
2*6 |
Улучшенные характеристики
Благодаря допуску смещения ±0.50 мм по осям X/Y эти разъёмы повышают отказоустойчивость при установке, сводя к минимуму проблемы, вызванные несоосностью соединения, и значительно увеличивают общую надёжность сборки. Серия GD01, поддерживающая скорость передачи данных до 16 Гбит/с, гарантирует стабильность и целостность сигнала в соответствии с современными требованиями к высокоскоростной передаче данных. А наличие множества конфигураций с различным количеством контактов и разной установочной высотой упрощает эффективную интеграцию устройств различной конструкции.
Двухконтактная конструкция гнездовых разъёмов серии GD01 повышает стабильность электрического соединения. Благодаря уменьшению области контакта выводов достигается минимальное сопротивление контактов. Конструкция штекерной и гнездовой части разъёма обеспечивает защиту от неправильного сочленения, а направляющие штифты различной формы на обеих частях пластикового корпуса значительно упрощают сборку и увеличивают точность позиционирования. Кроме того, конструкция с технологической планкой помогает распределить механическое напряжение по всему разъёму, улучшая его характеристики в экстремальных условиях эксплуатации.
Технические характеристики
|
Номинальный ток |
1.7 А/контакт (печатная плата); 0.8 А/контакт (кабель) |
|
Выдерживаемое напряжение |
500 В (AC) |
|
Сопротивление контактов |
≤ 25 мОм |
|
Сопротивление изоляции |
≥ 10 000 МОм |
|
Повышение температуры |
∆T (макс) = 30°C |
|
Рабочая температура / влажность |
–55…+125°С / 85% |
|
Коррозионная стойкость |
Отсутствие видимых дефектов, сопротивление контактов ≤ 35 мОм |
|
Резкие колебания температуры |
Отсутствие отказов, сопротивление контактов ≤ 35 мОм, сопротивление изоляции ≥ 10 000 МОм |
|
Срок службы при повышенной температуре |
|
|
Температурные испытания |
|
|
Стойкость к нагреву при пайке |
260°С / 10 с, макс. |
|
Механические удары |
Кратковременное нарушение контакта ≤ 1 мкс |
|
Долговечность |
500 циклов |
|
Сила удержания |
≥ 0.1 Н / контакт |
|
Усилие сочленения и расчленения |
≤ 0.5 Н / контакт |
|
Синусоидальная вибрация |
≤ 1 мкс (кратковременное нарушение контакта) |
|
Полусинусоидальный импульс |
Материалы и покрытие поверхности
В плавающих разъёмах серии GD01 в качестве изолятора используется материал LCP, известный своей отличной термической, химической стойкостью и механической прочностью. Контакты изготовлены из медного сплава с тонким гальваническим покрытием, благодаря которому не только увеличивается срок службы контакта, но и значительно снижается его сопротивление, повышается проводимость и гарантируется эффективная надёжная передача сигнала.
|
Материал изоляции |
LCP UL94-V0 (чёрный) |
|
Материал контактов |
Медный сплав |
|
Покрытие |
Область контакта — золото, область пайки — олово |
Области применения
Благодаря своей превосходной плавающей конструкции и поддержке высокой скорости передачи данных плавающие разъёмы серии GD01 являются наиболее эффективным и надёжным решением для соединения компонентов в сложных и динамичных устройствах. Они широко используются в автомобильной промышленности, промышленном оборудовании, медицинских приборах, возобновляемых источниках энергии и коммуникационном оборудовании.
