Подавители джиттера и сетевые синхронизаторы SiTime

13 Октября 2020

Компания SiTime представляет микросхемы подавления джиттера и формирования сигналов синхронизации семейства Cascade™. Эти приборы образуют однокристальные системы тактовой синхронизации благодаря объединению в одном корпусе нескольких ИС формирователей тактовых сигналов и генераторов. Данная система предназначена для реализации стандарта IEEE 1588, протокола синхронного Ethernet (syncE), а также высокоскоростных сериализаторов/десериализаторов (SerDes). В указанных микросхемах применяются MEMS-резонаторы третьего поколения компании SiTime, что дало возможность отказаться от кварцевых резонаторов и исключить возникновение всех проблем, связанных с их использованием.

Эти ИС, изготовленные по MEMS-технологии и имеющие в своём составе многофункциональную схему ФАПЧ с низким уровнем шума, представляют собой более эффективное решение по синхронизации для систем с повышенными требованиями к надёжности. К достоинствам новых устройств можно отнести гарантируемое значение джиттера (благодаря отсутствию помех от работы кварцевого генератора), точные значения синтезируемых частот (отсутствует эффект рассогласования нагрузочной ёмкости кварцевого резонатора), 10-кратное улучшение виброустойчивости, гарантированный запуск в жёстких условиях, а также быстрое переключение мягкого типа для резервирования.

Подавители джиттера

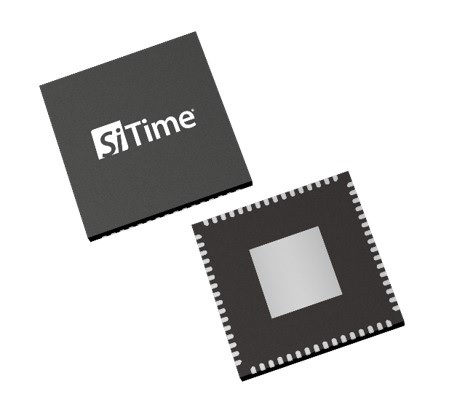

Микросхема подавления джиттера из семейства Cascade, выполненная по MEMS-технологии, выпускается в миниатюрном корпусе размерами 9 x 9 мм и содержит 4 блока ФАПЧ с дробным коэффициентом деления, встроенным ГУН и петлевым фильтром. Данная ИС обеспечивает передачу тактового сигнала с 1 входа на 10 выходов, имеет широкий диапазон частот от 8 кГц до 2.1 ГГц, а также большое число программируемых параметров. Благодаря наличию встроенного MEMS-резонатора, эта ИС позволяет разработчикам создавать однокристальные системы тактовой синхронизации и избавиться от всех проблем с качеством и надёжностью, присущих традиционным методам формирования тактовых сигналов с использованием кварцевых резонаторов.

Наименование Документация Количество входов Количество выходов Максимальная выходная частота Количество ФАПЧ /тактовых доменов Джиттер (rms) Корпус [мм]
SiT95145 4 10 2.1 ГГц 4 ФАПЧ 1 тактовый домен 120 фс 9x9 мм, 64-выв.

Сетевые синхронизаторы

Сетевые синхронизаторы из семейства Cascade, выполненные по MEMS-технологии, выпускаются в миниатюрном корпусе размерами 9 x 9 мм. Данные микросхемы, реализующие 4 независимых тактовых домена, позволяют задавать полосу пропускания петлевого фильтра в диапазоне от 1 мГц до 4 кГц, поддерживают режим DCO с разрешением по частоте 50 ppt, а также обеспечивают восстановление фазы тактовых сигналов syncE и IEEE 1588. В составе указанных микросхем имеется 4 блока ФАПЧ с дробным коэффициентом деления, встроенным ГУН и петлевым фильтром, а сами они позволяют гибко настраивать трансляцию тактовых сигналов от входа (4) к выходу (до 11), имеют широкий диапазон частот от 8 кГц до 2.1 ГГц, а также большое число программируемых параметров. Благодаря наличию встроенного MEMS-резонатора, эти ИС позволяют разработчикам создавать однокристальные системы тактовой синхронизации и избавиться от всех проблем с качеством и надёжностью, присущих традиционным методам формирования тактовых сигналов с использованием кварцевых резонаторов.

  •
Наименование Документация Количество входов Количество выходов Максимальная выходная частота Количество ФАПЧ /гактовых доменов Джиттер (rms) Корпус [мм]
SiT95147 4 8 2.1 ГГц 4 ФАПЧ 1 тактовый домен 120 фс 9x9 мм, 64-выв.
SiT95148 4 11 2.1 ГГц 4 ФАПЧ 1 тактовый домен 120 фс 9x9 мм, 64-выв.

Особенности

  • Синтез тактового сигнала точно заданной частоты благодаря отсутствию эффекта рассогласования нагрузочной ёмкости кварцевого резонатора
  • Гарантированный запуск даже при низких температурах и прочих неблагоприятных условиях окружающей среды
  • Стабильное значение джиттера благодаря отсутствию помех от схемы кварцевого генератора
  • Отсутствие провалов активности/скачков частоты, присущих кварцевым резонаторам
  • 10-кратное увеличение устойчивости к вибрации и изгибу печатной платы

Основные ресурсы

Cascade SiT9514x Clock-System-on-Chip Family

5G New Radio (NR) – RRU, AAU, Massive MIMO

Fronthaul and IP RAN Switches

Microwave Outdoor Units (ODU)

Open RAN (ORAN) – Macro and Small Cells
