Разъёмы Hirose серии DF40T для гибких печатных плат.

17 Марта 2020

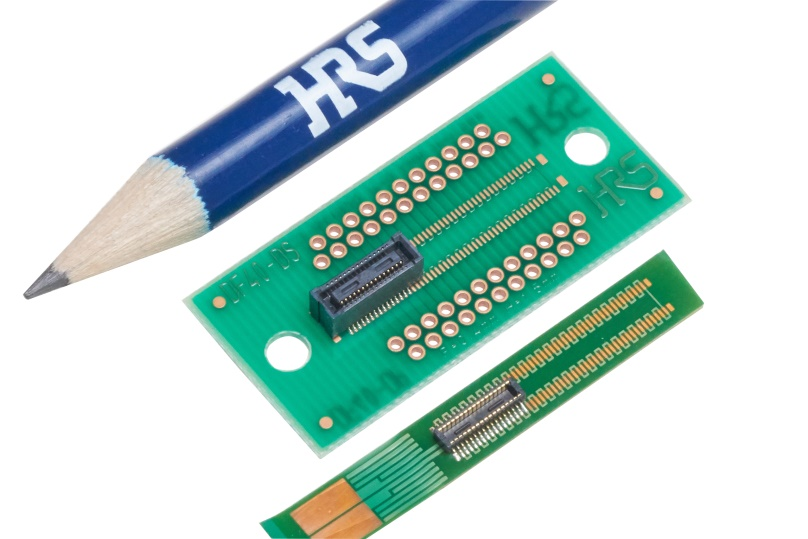

DF40T.pngКомпания HIROSE Electric Co. Ltd, ведущий мировой производитель соединителей, представила серию разъёмов DF40T, обеспечивающих высокую скорость передачи данных, для гибких печатных плат (FPC). Разъёмы DF40T идеально подходят для автомобильной электроники, медицинских и портативных приборов.

Серия DF40T, поддерживающая высокоскоростную передачу данных (16 Гбит/с), отвечает требованиям стандарта PCI Express 4.0. Изготовленные из термостойких материалов, разъёмы серии DF40T с золотым напылением способны выдержать воздействие температур до +125°C. Благодаря такой устойчивости к высоким температурам разъёмы удовлетворяют жёстким требованиям, предъявляемым к компонентам автомобильной электроники.

Конструкция штампованных контактов гарантирует высокую надёжность и обеспечивает эффективную длину сочленения 0.45мм. Чётко осязаемый щелчок при совмещении контактов подтверждает корректность соединения.

Минимальная высота разъёмов DF40T (всего 3.38мм) позволяет сократить требуемые размеры монтажной площадки и высвобождает дополнительное место на плате для оптимизации конструкции.

Встроенные в корпус направляющие выступы обеспечивают самоцентрирование в широком диапазоне отклонений ±0.33 мм по осям X и Y, придавая гибкость конструкции и плавность операции сочленения. Металлические рёбра по углам разъёма увеличивают силу удержания разъёма на плате и защищают контакты от механических напряжений.

Контакты помещены в корпус без зазоров, что обеспечивает защиту от излишков припоя и флюса. Никелевый барьер рядом с контактной площадкой предотвращает протечку припоя, кроме того, имеется площадка большого размера для захвата разъёма при автоматизированном монтаже.

Имеются также разъёмы версии DF40JC, которые выдерживают повышенное количество циклов сочленения/расчленения (3000 циклов) для проверки электрических характеристик в процессе производства.

Основные характеристики

· Количество контактов: 10, 20, 30, 34, 40, 50, 60

· Шаг контактов: 0.4 мм

· Номинальный ток: 0.3А

· Общая высота: 1.5, 3.5мм

· Рабочая температура: от –55 до +125°C

· Номинальное напряжение: 30В (AC)

· Количество циклов сочленения/расчленения: 30

· Не содержит галогенов
