Водонепроницаемые разъёмы Greenconn серии GT

Водонепроницаемые разъёмы Greenconn серии GT

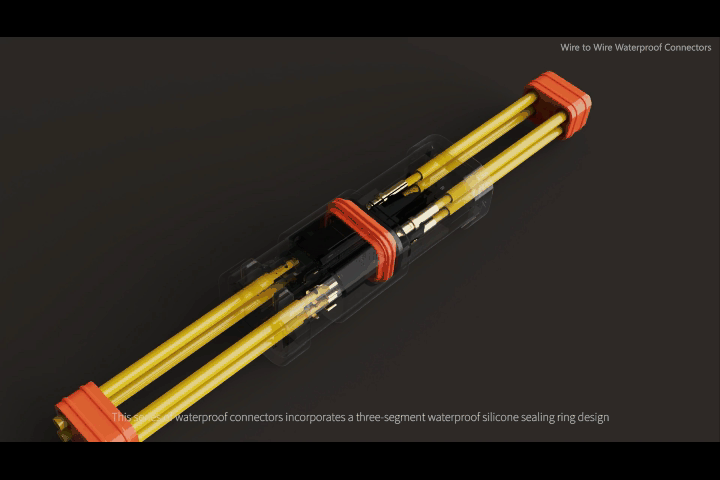

Компания Greenconn представила водонепроницаемые разъёмы серии GT. Они оснащены самозащёлкивающимся замком-фиксатором. При фиксации слышен щелчок, свидетельствующий о надёжном соединении. Разъёмы имеют встроенные кабельные и соединительные уплотнения (в частности герметичные трёхсегментные уплотнительные кольца), обеспечивающие водонепроницаемость по стандарту IP68 и позволяющие использовать их в жёстких условиях эксплуатации. Кроме того, каждый обжимной контакт выдерживает ток до 13 А, что делает соединение при помощи данного разъёма необычайно надёжным решением.

Технические характеристики

Номинальный ток	13 А	10 А	7,5 А
	(14AWG/2,00 мм²… 16AWG/1,00 мм²)	(18AWG/0,80 мм²)	(20AWG/0,50 мм²)
Номинальное напряжение	250 В (AC/DC)
Сопротивление контакта	≤ 30 мОм
Сопротивление изоляции	≥ 1000 МОм
Электрическая прочность изоляции	1500 В (AC) / 1 мин
Степень защиты	IP68
Рабочая температура	–55…+125°С
Долговечность	100 циклов
Калибр проводов	20…14 AWG (сечение: 0,50…2,00 мм²)

Характеристики материалов

Материал изоляции	PA66
Пылезащитный чехол	PA66
Уплотнительное кольцо	Силиконовый каучук
Клин	PBT
Материал контактов	Медный сплав
Покрытие контактов	Никель или иное (по заказу)

Условия испытаний

Механические вибрации	Частота: 10…2000 Гц, 20 мин на один цикл. Ускорение: 20g в течение 12 ч, 4 ч по каждой из осей X/Y/Z.
Механический удар	Ускорение: 50g. Длительность импульса: 11 мс, 10 циклов.

Технические параметры и таблица выбора разъёмов

Разъёмы серии GT от Greenconn имеют разное число контактов и типов вилок/розеток, включая варианты с пылезащитными чехлами и без них, для различных условий применения. Подробная информация приведена ниже на рисунках и в таблицах.

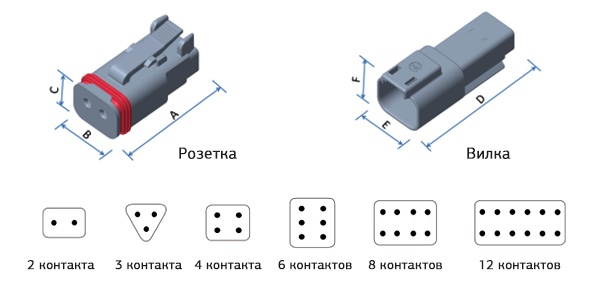

Контакты	A (мм)	B (мм)	C (мм)	D (мм)	E (мм)	F (мм)
02	28,40	15,01	15,95	43,38	17,15	17,02
03	28,40	18,23	23,72	43,13	21,13	24,71
04	30,94	18,19	18,39	45,92	20,83	19,71
06	30,94	18,19	22,63	45,92	20,83	24,16
08	30,91	37,21	19,71	45,67	36,45	25,40
12	30,94	40,56	18,19	45,92	40,56	22,25

Таблица выбора водонепроницаемых разъёмов серии GT

Тип	Наименование	Число контактов						Примечание
Тип	Наименование	2	3	4	6	8	12	Примечание
Розетка	GT-02S	√	•	√	•	•	•	Без пылезащитного чехла
Розетка	GT-02S-F	√	•	√	•	•	•	С пылезащитным чехлом
Вилка	GT-02P	√	•	√	•	•	•	Без пылезащитного чехла
Вилка	GT-02P-F	√	•	√	•	•	•	С пылезащитным чехлом

√ — производится; • — в разработке

Области применения

Водонепроницаемые разъёмы серии GT от Greenconn, отличающиеся прочностью и долговечностью, являются идеальным выбором для тормозных систем ABS/ESC, гидравлических насосов, переключателей, автомобильных фар и датчиков, клапанов аккумуляторов, систем освещения и многого другого. Способность выдерживать суровые условия окружающей среды делает эти разъёмы предпочтительными для применения в оборудовании, эксплуатирующемся в тяжёлых условиях, сельскохозяйственной технике, автомобилестроении, новой энергетике и других отраслях промышленности.

В целях гарантии высокого качества каждое производственное звено в компании Greenconn соответствует ISO 9001, IATF 16949, VDA 6.3 и другим стандартам.

	Автомобилестроение		Новые источники энергии
	Оборудование для тяжёлых условий эксплуатации		Сельскохозяйственное оборудование
