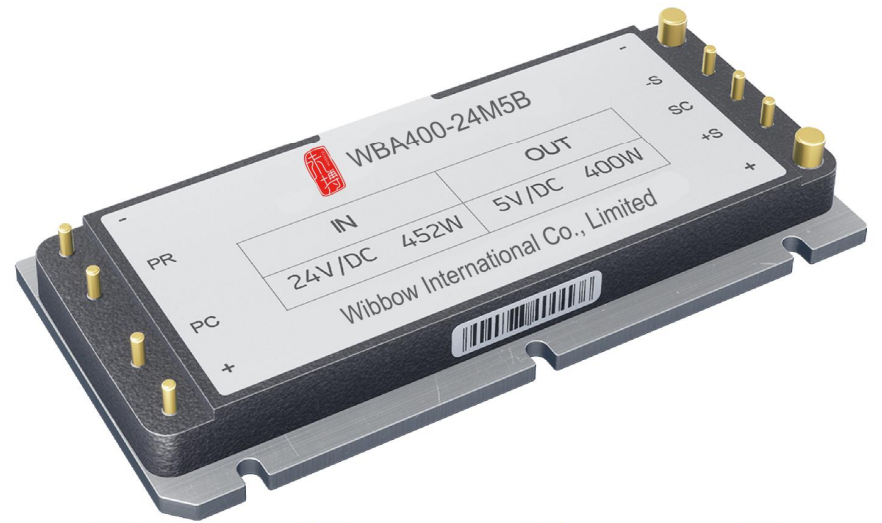

Серия WBA24
|
Совместимость и взаимозаменяемостьСовместимость по выводам с серией V24B от Vicor |
|
|
Тот же размерПолное соответствие размерам корпуса и расположению выводов |
|
|
Те же параметрыТочное соответствие электрических и механических параметров |
|
|
Высокая эффективностьЭффективность на 5-7% выше, чем у продуктов Vicor |
|
|
Самый умный (Smart)Дистанционное управление и сигнализация |
| Наименование | Диапазон входного напряжения | Выходное напряжение | Выходной ток | Выходная мощность | Эффективность | Температурный диапазон |
|---|---|---|---|---|---|---|
| WBA400-24M5BN | 18…40 В | 5 В | 80 А | 400 Вт | 88.5% | - M |
| WBB400-24x12BN | 18…40 В | 12 В | 33.4 А | 400 Вт | 91.5% | - M |
| - T | ||||||
| - H | ||||||
| WBA400-24M24BL | 18…40 В | 24 В | 16.6 А | 400 Вт | 91% | - M |
| WBB500-24x28BN | 18…40 В | 28 В | 17.9 А | 500 Вт | 90.5% | - M |
| - T | ||||||
| - H | ||||||
| WBA400-24M36BL | 18…40 В | 36 В | 11.1 А | 400 Вт | 90% | - M |
| WBB500-24x48BN | 18…40 В | 48 В | 10.4 А | 500 Вт | 89.1% | - M |
| - T | ||||||
| - H |
Ключ PN
| WB | A | 300 | - | 24 | M | 12 | BN | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
↑ |
↑ |
↑ |
|
↑ |
↑ |
↑ |
↑ |
||||||||
| Бренд | Корпус | Мощность | - | Входное напряжение | Температура | Выходное напряжение | Версия | ||||||||
|
↓ |
↓ |
↓ |
|
↓ |
↓ |
↓ |
↓ |
||||||||
| Wibbow | B: Full brick | 300: 300 Вт | 24: 18~40В |
M: Тс: –55°С…+100°С |
5: 5 В | Стандартное исполнение | |||||||||
| 400: 400 Вт |
Ts: –65°С…+100°С |
12: 12 В | |||||||||||||
| 500: 500 Вт |
H: Тс: –40°С…+100°С |
24: 24 В | |||||||||||||
|
Ts: –55°С…+100°С |
28: 28 В | ||||||||||||||
|
T: Тс: –40°С...+100°С |
36: 36 В | ||||||||||||||
|
Ts: –40°С...+100°С |
48: 48 В |
Brick DC/DC преобразователи
| WBC серия (Quoter Brick) | WBB серия (Half Brick) | WBA серия (Full Brick) |
|---|---|---|
| 24В (18 … 40В) | 24В (18 … 40В) | 24В (18 … 40В) |
| 28В (9 … 36В) | ||
| 48В (36 … 77В) | ||
| 150В (100 … 200В) | 150В (100 … 200В) | |
| 300В (180 … 375В) | 300В (180 … 375В) | 300В (180 … 375В) |
| 375В (250 … 425В) | 375В (250 … 425В) | 375В (250 … 425В) |
