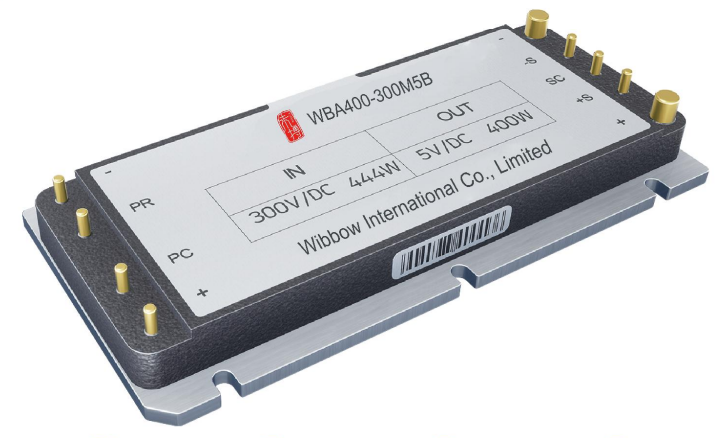

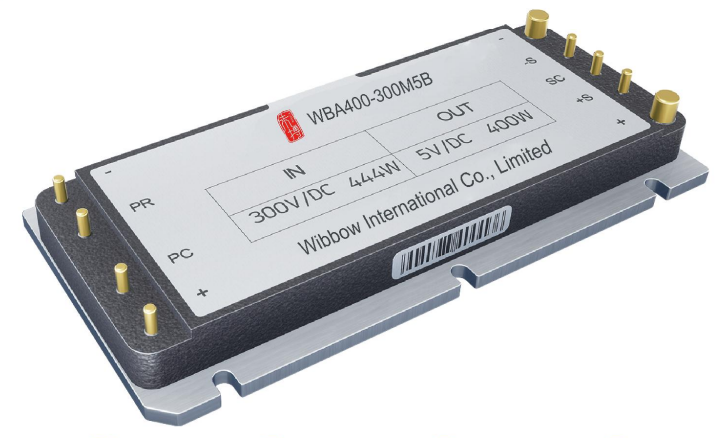

Серия WBA300
|
Совместимость и взаимозаменяемостьСовместимость по выводам с серией V300A от Vicor |
|
|
Тот же размерПолное соответствие размерам корпуса и расположению выводов |
|
|
Те же параметрыТочное соответствие электрических и механических параметров |
|
|
Высокая эффективностьЭффективность на 5-7% выше, чем у продуктов Vicor |
|
|
Самый умный (Smart)Дистанционное управление и сигнализация |
| Наименование | Диапазон входного напряжения | Выходное напряжение | Выходной ток | Выходная мощность | Эффективность | Температурный диапазон |
|---|---|---|---|---|---|---|
| WBA264-300x3V3BN | 180…375 В | 3,3 В | 80 А | 264 Вт | 87,50% | - M |
| - T | ||||||
| - H | ||||||
| WBA400-300x5BN | 180…375 В | 5 В | 80 А | 400 Вт | 90,50% | - M |
| - H | ||||||
| - T | ||||||
| WBA400-300x8BN | 180…375 В | 8 В | 50 А | 400 Вт | 91% | - M |
| - H | ||||||
| - T | ||||||
| WBA550-300x9BN | 180…375 В | 9 В | 61,1 А | 550 Вт | 91,50% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x12BN | 180…375 В | 12 В | 50 А | 600 Вт | 92% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x15BN | 180…375 В | 15 В | 40 А | 600 Вт | 92,50% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x24BN | 180…375 В | 24 В | 25 А | 600 Вт | 92,50% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x28BN | 180…375 В | 28 В | 21,5 А | 600 Вт | 90% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x36BN | 180…375 В | 36 В | 16,7 А | 600 Вт | 90% | - M |
| - H | ||||||
| - T | ||||||
| WBA600-300x48BN | 180…375 В | 48 В | 12,5 А | 600 Вт | 90% | - M |
| - H | ||||||
| - T |
Ключ PN
| WB | A | 264 | - | 300 | M | 12 | BN | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
↑ |
↑ |
↑ |
|
↑ |
↑ |
↑ |
↑ |
||||||||
| Бренд | Корпус | Мощность | - | Входное напряжение | Температура | Выходное напряжение | Версия | ||||||||
|
↓ |
↓ |
↓ |
|
↓ |
↓ |
↓ |
↓ |
||||||||
| Wibbow |
A: Full brick |
264: 264 Вт | 300: 180~375 В |
M: Тс: –55°С…+100°С |
3V3: 3 В | Стандартное исполнение | |||||||||
| 400: 400 Вт |
Ts: –65°С…+100°С |
5: 5 Вт | |||||||||||||
| 550: 550 Вт |
H: Тс: –40°С…+100°С |
8: 8 Вт | |||||||||||||
| 600: 600 Вт |
Ts: –55°С…+100°С |
9: 9 Вт | |||||||||||||
|
T: Тс: –40°С…+100°С |
12: 12 Вт | ||||||||||||||
|
Тс: –40°С…+100°С |
15: 15 Вт | ||||||||||||||
|
|
24: 24 Вт | ||||||||||||||
| 28: 28 Вт | |||||||||||||||
| 36: 36 Вт | |||||||||||||||
| 48: 48 Вт |
Brick DC/DC преобразователи
| WBC серия (Quoter Brick) | WBB серия (Half Brick) | WBA серия (Full Brick) |
|---|---|---|
| 24В (18 … 40В) | 24В (18 … 40В) | 24В (18 … 40В) |
| 28В (9 … 36В) | ||
| 48В (36 … 77В) | ||
| 150В (100 … 200В) | 150В (100 … 200В) | |
| 300В (180 … 375В) | 300В (180 … 375В) | 300В (180 … 375В) |
| 375В (250 … 425В) | 375В (250 … 425В) | 375В (250 … 425В) |
| Входные ЭМС фильтры | Модули выпрямителя и фильтрации | Выходные фильтры шумов и пульсаций |
Документация
раскрыть всеDatasheets (1)
Datasheet Series WBA300 Wibbow
Английский язык
pdf
667.78 КБ
