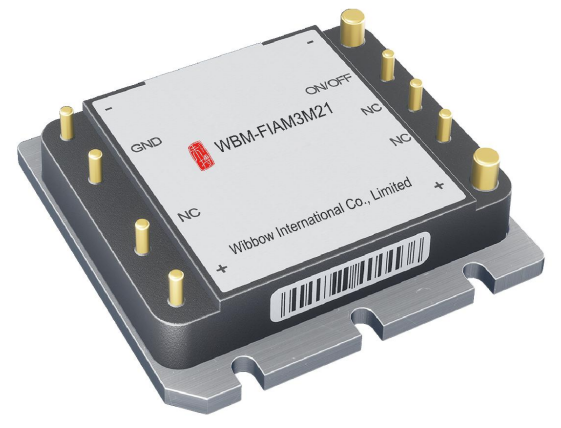

Серия WBM-FIAM
|
Совместимость и взаимозаменяемостьСовместимость по выводам с серией V-FIAM от Vicor |
|
|
Тот же размерПолное соответствие размерам корпуса и расположению выводов |
|
|
Те же параметрыТочное соответствие электрических и механических параметров |
|
|
Самый умный (Smart)Дистанционное управление и сигнализация |
| Наименование | Диапазон входного напряжения | Внутреннее падение напряжения | Выходной ток | Эффективность | Температурный диапазон |
|---|---|---|---|---|---|
| WBM-FIAM3x21 | 180…375 В | 5 В | 3 А | 98% | - M |
| - T | |||||
| - H | |||||
| WBB200-375x5BN | 250…425 В | 5 В | 40 А | 88,50% | - M |
| - H | |||||
| - T |
Ключ PN
| WB | M-FIAM | 3 | M | 2 | 1 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
↑ |
↑ |
↑ |
↑ |
↑ |
↑ |
||||||
| Бренд | Корпус | Выходной ток | Температура | Выходное напряжение | Версия | ||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
||||||
| Wibbow | Входной ЭМИ фильтр | 3: 3 А | M: Тс: –55°С…+100°С | 3V3: 3 В | Стандартное исполнение | ||||||
| 200 | Ts: –65°С…+100°С | 5: 5 Вт | |||||||||
| 300 | H: Тс: –40°С…+100°С | 8: 8 Вт | |||||||||
| Ts: –55°С…+100°С | 12: 12 Вт | ||||||||||
| T: Тс: –40°С…+100°С | 15: 15 Вт | ||||||||||
| Тс: –40°С…+100°С | 24: 24 Вт | ||||||||||
| 28: 28 Вт | |||||||||||
| 36: 36 Вт | |||||||||||
| 48: 48 Вт |
Brick DC/DC преобразователи
| WBC серия (Quoter Brick) | WBB серия (Half Brick) | WBA серия (Full Brick) |
|---|---|---|
| 24В (18 … 40В) | 24В (18 … 40В) | 24В (18 … 40В) |
| 28В (9 … 36В) | ||
| 48В (36 … 77В) | ||
| 150В (100 … 200В) | 150В (100 … 200В) | |
| 300В (180 … 375В) | 300В (180 … 375В) | 300В (180 … 375В) |
| 375В (250 … 425В) | 375В (250 … 425В) | 375В (250 … 425В) |
| Входные ЭМС фильтры | Модули выпрямителя и фильтрации | Выходные фильтры шумов и пульсаций |
Документация
раскрыть всеDatasheets (1)
Datasheet Series WBM-FIAM Wibbow
Английский язык
pdf
546.78 КБ
