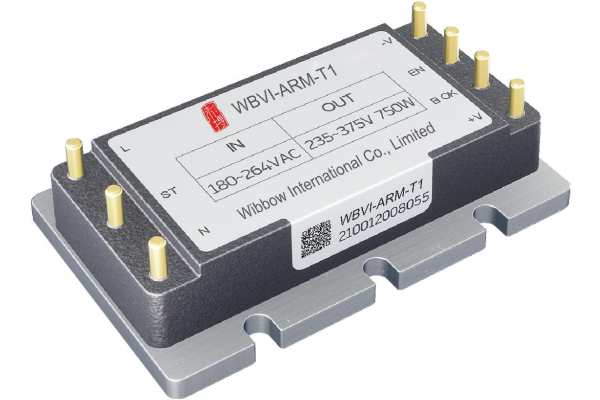

Серия WBVI-ARM
|
Совместимость и взаимозаменяемостьСовместимость по выводам с серией VI-ARM от Vicor Для работы с модулями WBx300 серии от Wibbow |
|
|
Тот же размерПолное соответствие размерам корпуса и расположению выводов |
|
|
Те же параметрыТочное соответствие электрических и механических параметров |
|
|
Самый умный (Smart)Дистанционное управление и сигнализация |
| Наименование | Диапазон входного напряжения | Выходное напряжение | Входная частота | Выходная мощность | Температурный диапазон |
|---|---|---|---|---|---|
| WBVI-ARM-x12 | 180…264 В (АС) | 235…375 В (DC) | 47…63 Гц | 750 Вт | - M |
| - T | |||||
| - H | |||||
| WBVI-ARM-x22 | 180…264 В (АС) | 235…375 В (DC) | 47…63 Гц | 1000 Вт | - M |
| - H | |||||
| - T |
Ключ PN
|
WBVI |
M-FIAM | - | M | 2 | 1 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
↑ |
↑ |
↑ |
↑ |
↑ |
↑ |
||||||
| Бренд | Корпус | - | Температура | Выходная мощность | Выводы | ||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||
| Wibbow | AC выпрямительный модуль | M: Тс: –55°С…+100°С | 1: 750 Вт | 2: Длинные выводы | |||||||
| Ts: –65°С…+100°С | 2: 1000 Вт | ||||||||||
| H: Тс: –40°С…+100°С | |||||||||||
| Ts: –55°С…+100°С | |||||||||||
| T: Тс: –40°С…+100°С | |||||||||||
| Тс: –40°С…+100°С |
Brick DC/DC преобразователи
| WBC серия (Quoter Brick) | WBB серия (Half Brick) | WBA серия (Full Brick) |
|---|---|---|
| 24В (18 … 40В) | 24В (18 … 40В) | 24В (18 … 40В) |
| 28В (9 … 36В) | ||
| 48В (36 … 77В) | ||
| 150В (100 … 200В) | 150В (100 … 200В) | |
| 300В (180 … 375В) | 300В (180 … 375В) | 300В (180 … 375В) |
| 375В (250 … 425В) | 375В (250 … 425В) | 375В (250 … 425В) |
| Входные ЭМС фильтры | Модули выпрямителя и фильтрации | Выходные фильтры шумов и пульсаций |
Документация
раскрыть всеDatasheets (1)
Datasheet Series WBVI-ARM Wibbow
Английский язык
pdf
575.46 КБ
